OBDSTAR P001 – 3-in-1 programmeerapparaat voor autosleutels en EEPROM

Productomschrijving

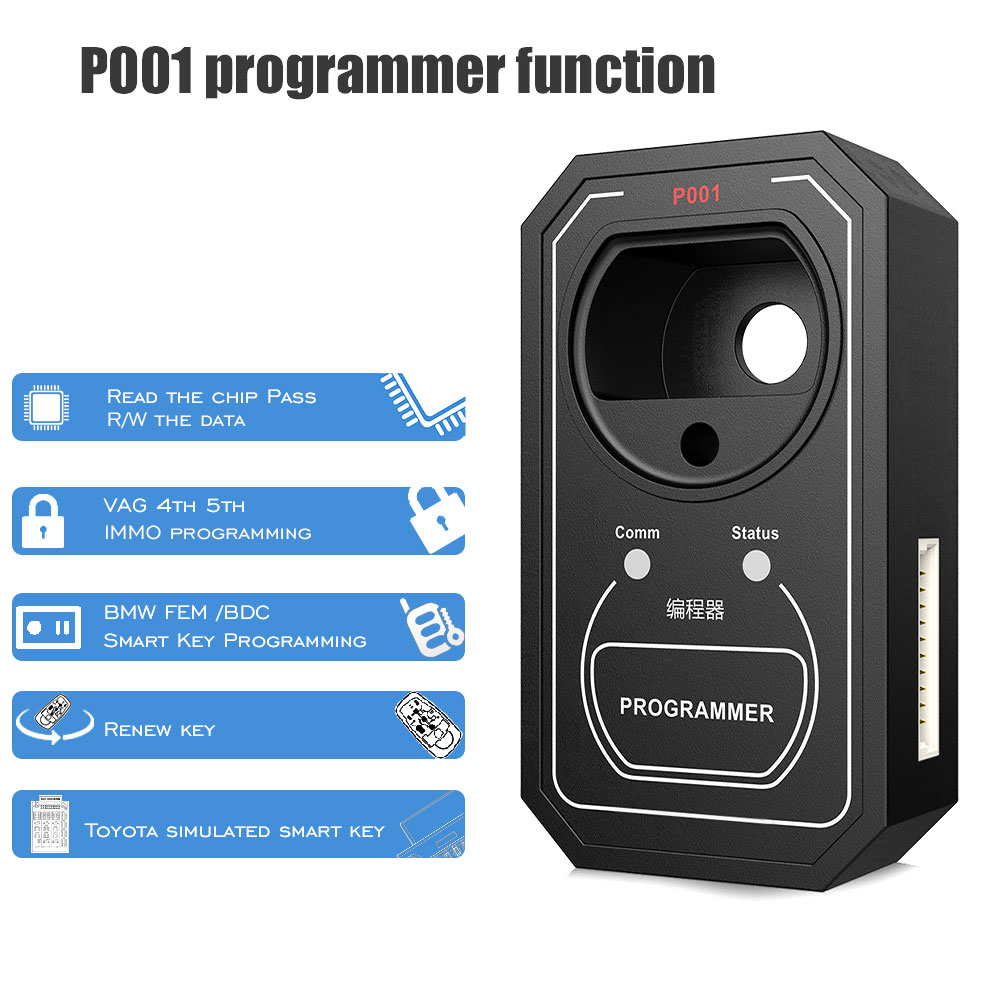

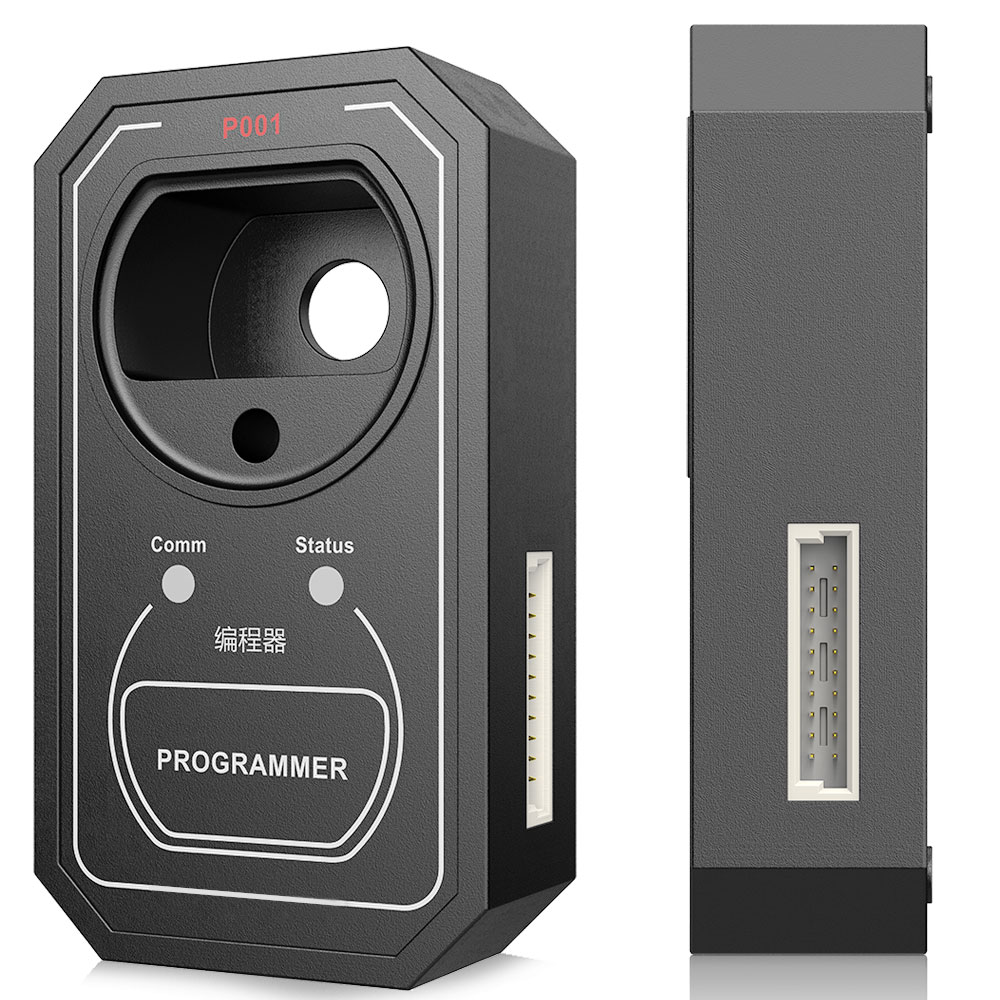

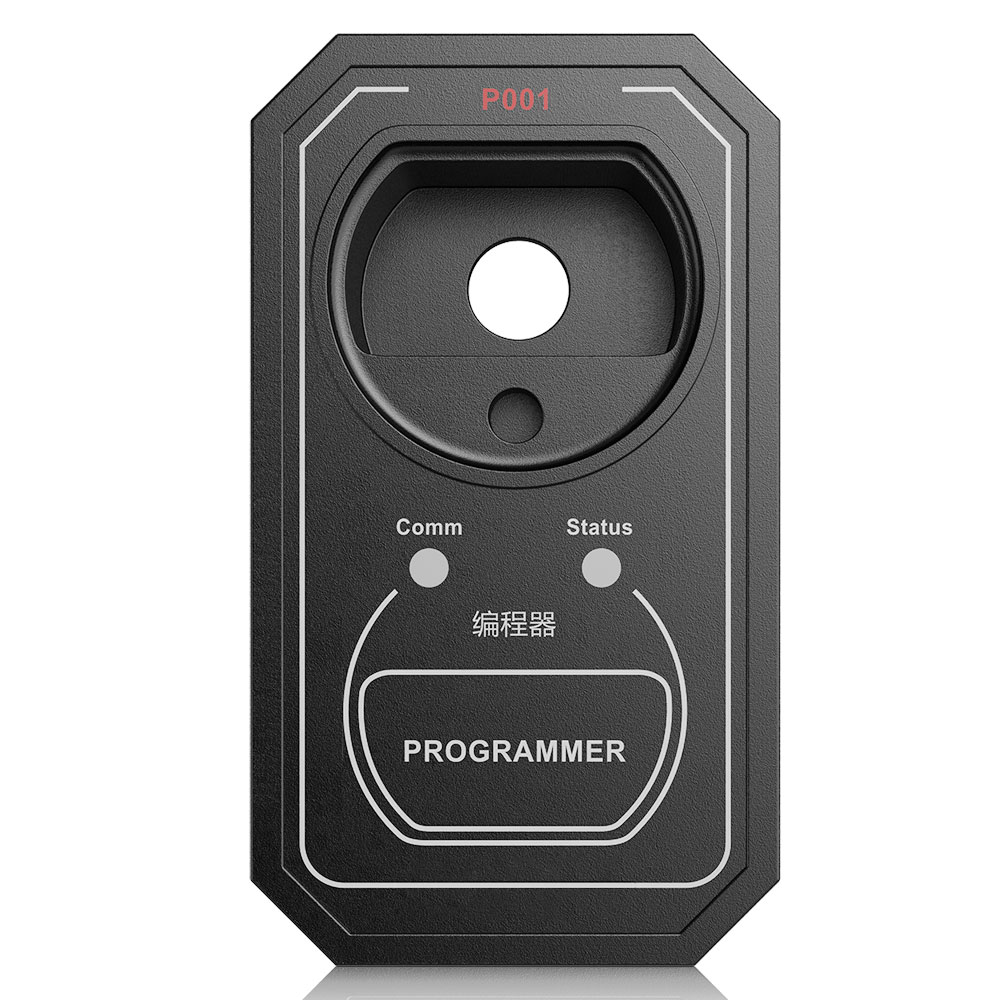

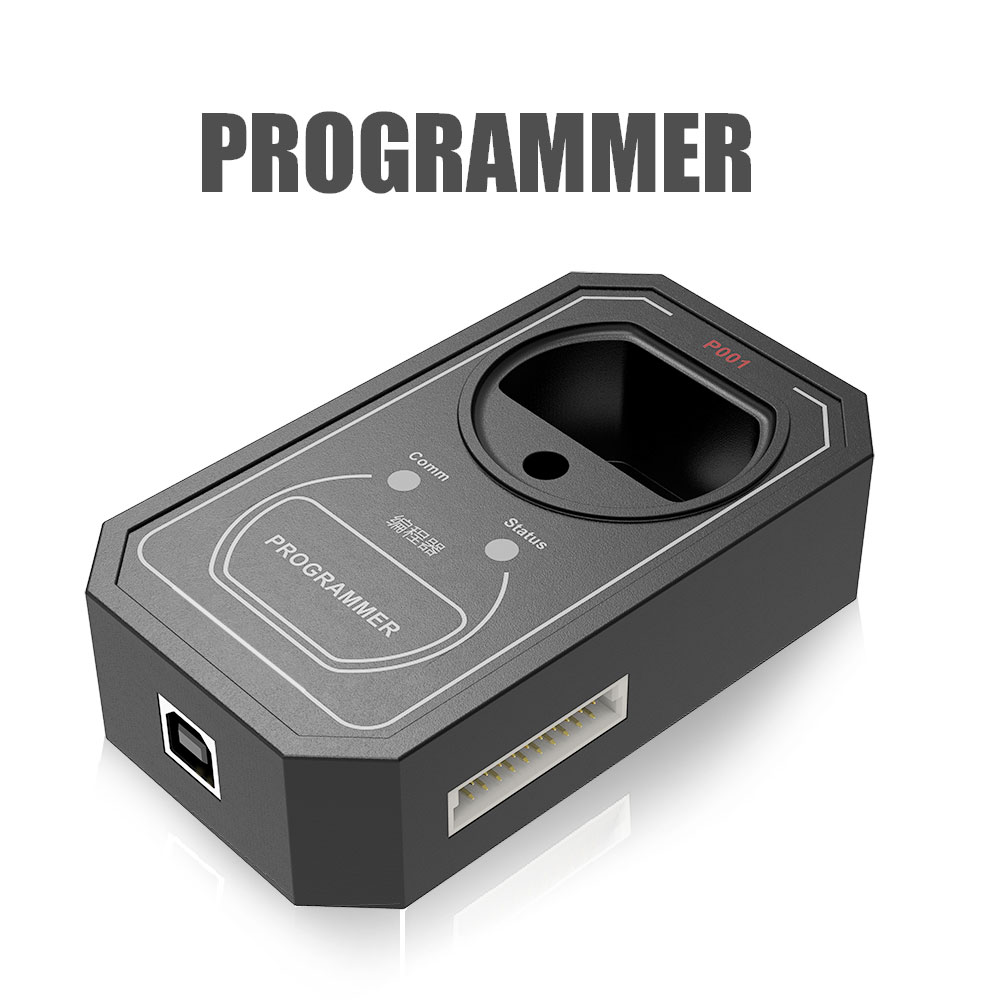

De OBDSTAR P001 3-in-1 Programmer is een multifunctioneel programmeerapparaat dat drie functies combineert in één systeem: een EEPROM-adapter, RFID-adapter en Key Renew-adapter.

Het apparaat is ontwikkeld voor gebruik in combinatie met diverse OBDSTAR-diagnose- en sleutelprogrammeerapparaten. Het biedt uitgebreide mogelijkheden voor het uitlezen, schrijven en herstellen van EEPROM- en PIC-gegevens, het programmeren en vernieuwen van sleutels en diverse geavanceerde immobilizerwerkzaamheden.

Dankzij de geïntegreerde adapters en de ondersteuning van gesimuleerde smartkeys kunnen bepaalde sleutelprocedures efficiënter worden uitgevoerd. Zo ondersteunt de P001 onder andere specifieke Toyota- en Lexus-modellen waarbij alle smartkeys verloren zijn gegaan. Ook is sleutelprogrammering voor geselecteerde Renault-modellen mogelijk in combinatie met een geschikte OBDSTAR Converter.

De dubbele spoeltechnologie zorgt voor een sterker signaal en een groter toepassingsbereik bij ondersteunde RFID-toepassingen.

Belangrijkste kenmerken

* 3-in-1 functionaliteit: EEPROM-, RFID- en Key Renew-adapter gecombineerd in één apparaat.
* EEPROM- en PIC-gegevens: uitlezen, schrijven en herstellen van ondersteunde gegevens.
* Sleutelprogrammering: ondersteuning voor diverse automerken en specifieke sleutelprocedures.
* Gesimuleerde smartkeys: ondersteuning voor geselecteerde Toyota- en Lexus-systemen.
* Sleutelvernieuwing: geschikt voor ondersteunde toepassingen waarbij sleutels opnieuw bruikbaar worden gemaakt.
* Uitgebreide aansluitmogelijkheden: verschillende printplaten en datakabels voor uiteenlopende programmeerwerkzaamheden.
* Efficiënter werken: vermindert bij geschikte toepassingen het aantal benodigde handelingen en afzonderlijke adapters.

Ondersteunde toepassingen

De OBDSTAR P001 biedt, afhankelijk van het voertuig, de gebruikte software en de aangesloten OBDSTAR-apparatuur, ondersteuning voor de volgende toepassingen:

1. Autosleutels en immobilizers

* Fiat, Alfa Romeo, Lancia, Iveco, Abarth en Ferrari: dealer-sleutels aanmaken.
* Volkswagen, Audi, SEAT, Škoda, Bentley en Lamborghini: dealer-sleutels aanmaken.
* Renault, Dacia, Lada en Smart: dealer-sleutels aanmaken.
* Toyota en Lexus: gesimuleerde sleutels voor ondersteunde transpondersystemen.
* Subaru: gesimuleerde sleutels voor ondersteunde systemen.
* BMW: gesimuleerde sleutels voor ondersteunde toepassingen.
* Jaguar en Land Rover: gesimuleerde sleutels voor ondersteunde toepassingen.
* GM Epica: pincodes uitlezen via de originele sleutel, voor ondersteunde systemen.

2. Motorfietsen en scooters

* Ondersteuning voor diverse motorfietsmerken en transpondersystemen.
* Sleutels kopiëren via OBD bij ondersteunde modellen van Piaggio, Vespa, Aprilia, Moto Guzzi, Gilera, Derbi, Peugeot en Italjet.
* Pincodes uitlezen bij ondersteunde Honda-, Suzuki- en Yamaha-modellen.

3. Geheugenchips en elektronische gegevens

* EEPROM- en PIC-gegevens uitlezen en schrijven.
* Ondersteunde gegevens herstellen.
* Sleutels vernieuwen met de daarvoor geschikte functies en aansluitingen.

Let op: de beschikbare functies zijn afhankelijk van het voertuigmodel, bouwjaar, type immobilizer, transponder en de gebruikte OBDSTAR-software.

Compatibiliteit

De OBDSTAR P001 is uitsluitend bedoeld voor gebruik in combinatie met de volgende ondersteunde OBDSTAR-apparaten:

* OBDSTAR X300 DP
* OBDSTAR X300 DP PLUS
* OBDSTAR Key Master DP
* OBDSTAR MS80
* OBDSTAR MK70
* OBDSTAR X300 PRO4
* OBDSTAR X300 MINI-serie

Controleer vóór aanschaf of de betreffende functie en het voertuig worden ondersteund door de softwareversie van uw apparaat.

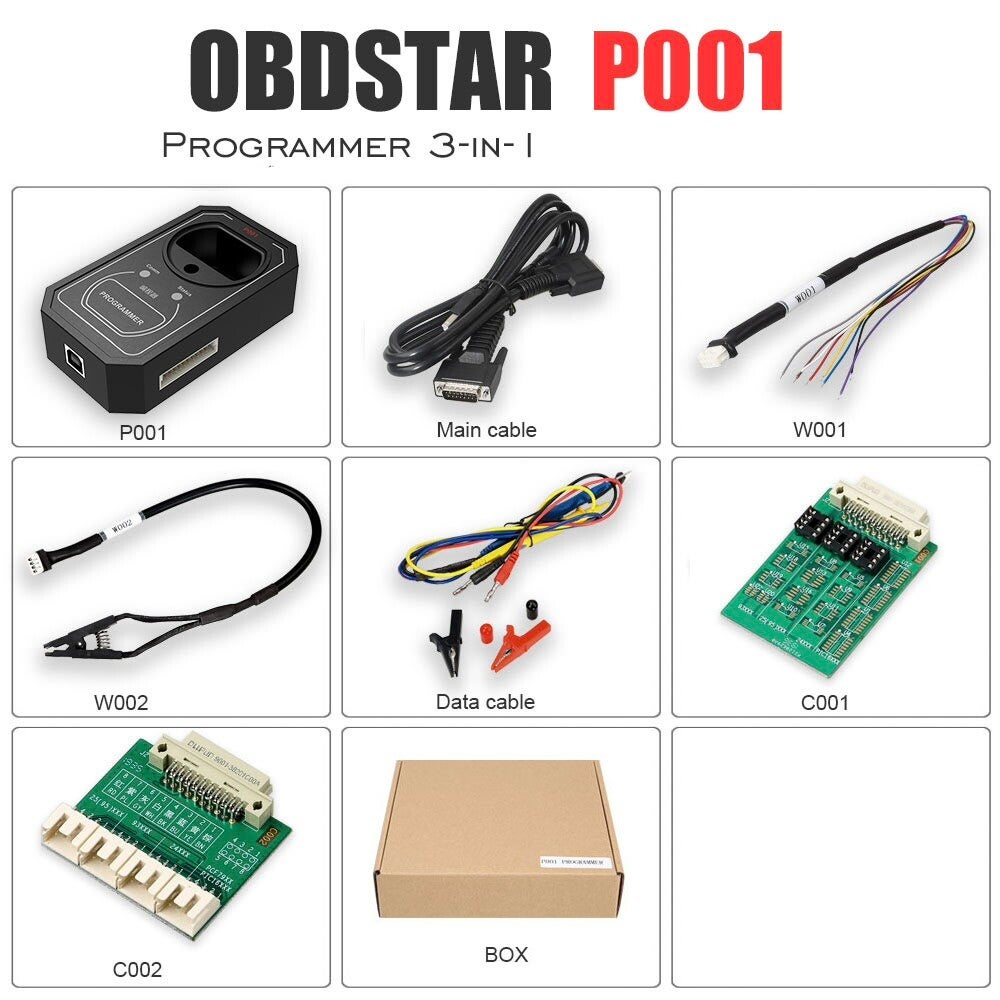

Leveringsomvang – complete set

De complete P001-set bestaat uit:

* 1 × OBDSTAR P001 programmeereenheid
* 1 × C001-printplaat
* 1 × C002-printplaat
* 1 × W001-datakabel
* 1 × W002-datakabel
* 1 × W003-datakabel

Meegeleverde accessoires en functies

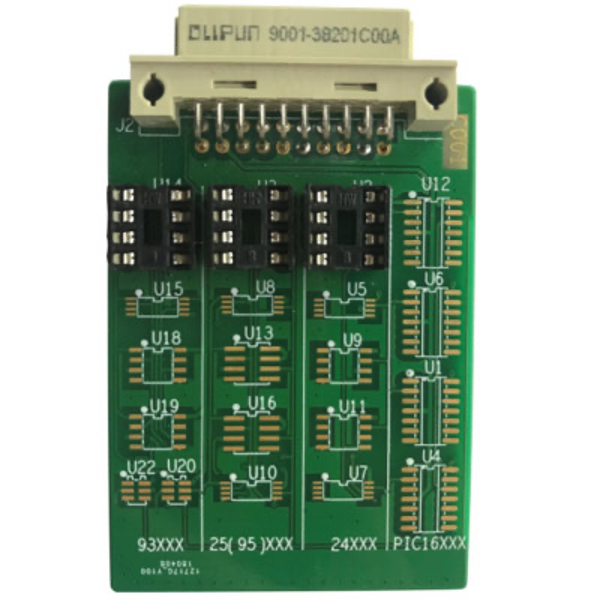

C001-printplaat

De C001-printplaat is compatibel met de oudere printplaten met de nummers 3 en 4. Deze wordt gebruikt voor onder andere het uitlezen van EEPROM-chips, werkzaamheden waarbij chips worden verwijderd en specifieke initialisatieprocedures voor immobilizers van Tianjin FAW en VIZHI.

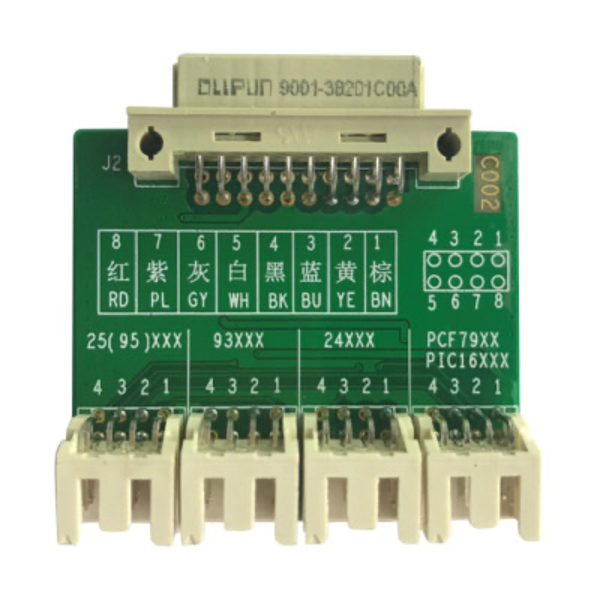

C002-printplaat

De nieuw ontwikkelde C002-printplaat kan via de W001-, W002- of W003-datakabel worden aangesloten. Hiermee kunnen ondersteunde werkzaamheden aan chips worden uitgevoerd zonder dat de chip hoeft te worden losgesoldeerd.

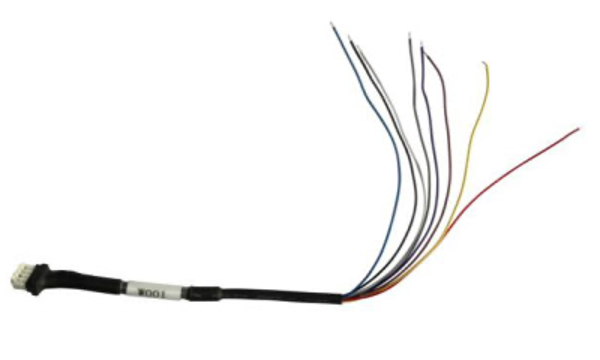

W001-datakabel

Met de W001-kabel kunnen gegevens worden uitgelezen of geschreven door middel van een verbinding met de chip via een geschikte verbindingsdraad.

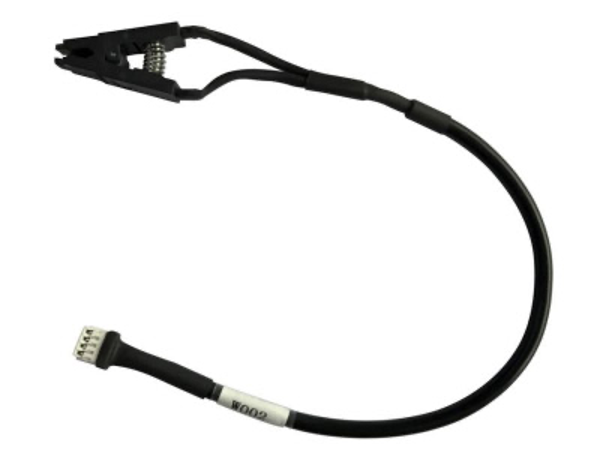

W002-datakabel

De W002-kabel maakt rechtstreeks contact met ondersteunde SOP-chips met 8 aansluitpinnen. Hierdoor kunnen EEPROM-gegevens worden uitgelezen of geschreven zonder de chip eerst los te solderen.

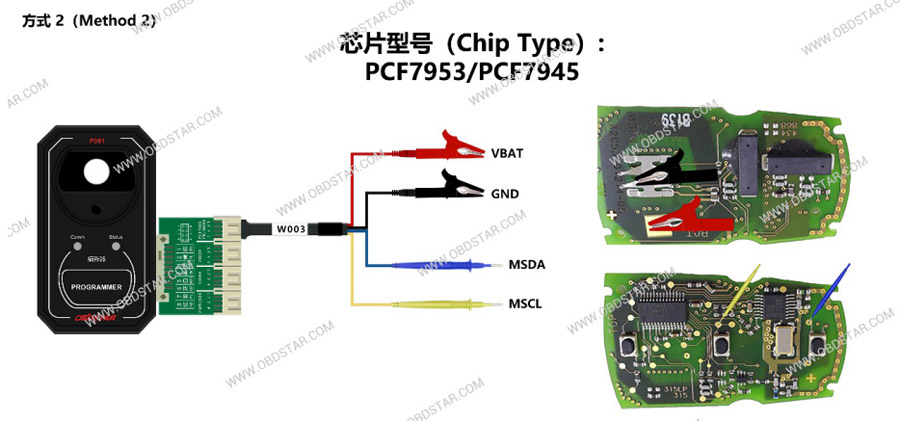

W003-datakabel

De W003-kabel gebruikt rode en zwarte klemmen voor de positieve en negatieve aansluiting, in combinatie met gele en blauwe meetpennen voor de gegevensverbinding. Hiermee kunnen ondersteunde chips en elektronische componenten worden uitgelezen of beschreven.

Aansluitinstructies

De P001 wordt aangesloten op de USB-poort van de hoofdkabel van het compatibele OBDSTAR-apparaat.

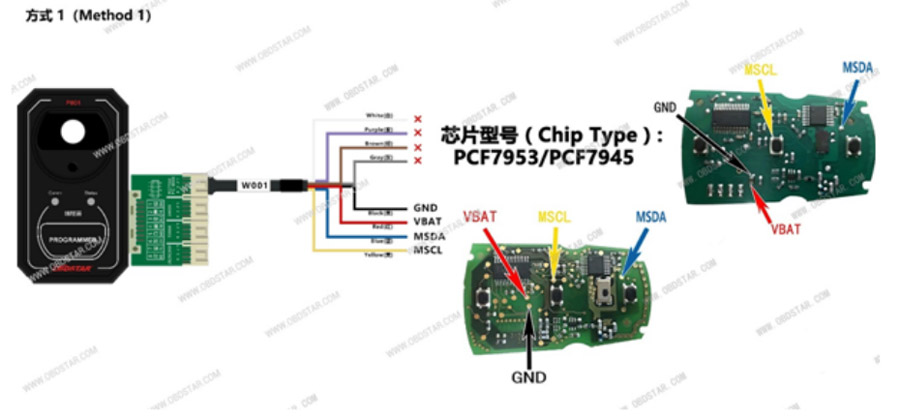

Afhankelijk van de werkzaamheden wordt vervolgens de geschikte printplaat of datakabel gebruikt. Voor de W001- en W003-aansluitmethoden zijn aansluitschema’s beschikbaar. Tijdens het uitvoeren van de betreffende procedure kan het aansluitschema ook op het scherm van de diagnosetablet worden weergegeven.

Volg altijd het aansluitschema dat bij de betreffende functie en toepassing hoort.

Toyota/Lexus – gesimuleerde smartkeys

Waarvoor wordt een gesimuleerde smartkey gebruikt?

Bij bepaalde Toyota- en Lexus-modellen uit de periode 2007–2016 kan het verlies van alle smartkeys leiden tot een complexe en kostbare herstelprocedure.

Met een geschikte OBDSTAR-configuratie kan een ondersteunde gesimuleerde smartkey worden gebruikt om de betreffende procedure uit te voeren. Hierdoor kan bij geschikte voertuigen het contact worden ingeschakeld, waarna een nieuwe smartkey kan worden toegevoegd en geprogrammeerd.

Dit kan bij ondersteunde toepassingen een kostenbesparend alternatief bieden ten opzichte van uitgebreidere herstelwerkzaamheden.

Voordelen

* Mogelijke besparing op onderdelen en arbeidskosten.
* Herbruikbaar bij geschikte, ondersteunde toepassingen.
* Ondersteuning voor geselecteerde Toyota- en Lexus-transpondersystemen.

Ondersteunde transponders en toepassingen

De beschreven mogelijkheden omvatten onder andere:

* Toyota/Lexus 4D: typen 94/D4 en 98.
* Toyota/Lexus H: typen 88/A8, A9 en 39.
* Transponder 46: gegevensverzameling en bepaalde pincodeberekeningen of decryptietoepassingen.
* Porsche: bepaalde modellen uit 2005–2010 met transponder 46.
* Hyundai/Kia: bepaalde toepassingen met transponder 46.

Voor de beschreven Toyota/Lexus-simulatiefuncties kan een afzonderlijke Key SIM 5-in-1 nodig zijn. De benodigde accessoires en exacte ondersteuning verschillen per voertuig en procedure.

Belangrijke informatie

De OBDSTAR P001 is een uitbreidingsmodule en functioneert niet als zelfstandig diagnosetoestel. Voor het gebruik is een compatibel OBDSTAR-apparaat vereist.

Niet iedere genoemde functie is beschikbaar voor elk voertuig of iedere softwareversie. Controleer daarom vooraf de compatibiliteit van het voertuig, de transponder, de benodigde adapters en eventuele aanvullende accessoires.
